干燥廢氣余熱回收技術
發布時間：2020-07-19 17:37

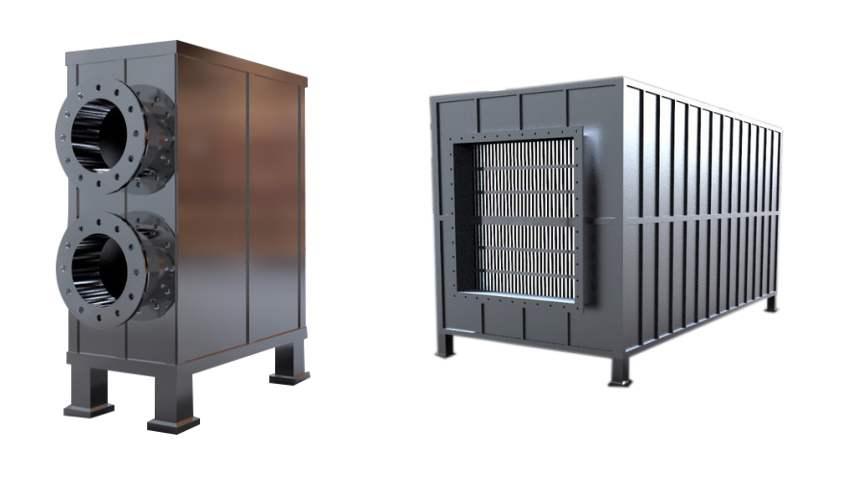

我司獨家設計、制作余熱回收器是利用噴霧干燥塔新風和廢氣之間的交叉逆流換熱，實現廢氣溫度和降低和新風溫度的升高，不僅節約了加熱新風的能源消耗，同時也降低了廢氣的處理難度。
產品優勢：
(1)設備緊湊、重量輕占地面積小，每立方的換熱可達 50-80 ;
(2)全焊接結構，解決了換熱器密封墊泄露及不耐高溫的問題 ;
(3)傳熱膜系數高，是普通列管 1.5 倍，翅片管的 2 倍以上 ;
(4)采用模塊化的設計，單臺組裝面積可達 10000㎡。
(5) 產品回報期短，一般均能在半年之內完成產品一次性投入全部回收。
例：設計參數表：
| 序號 | 名 稱 | 單 位 | 熱 側 | 冷 側 | |
| 1 | 介質 | / | 廢氣 | 新風 | |
| 2 | 介質特性 |
/ |
無毒、非易爆、 不含塵、無腐蝕 |
無毒、非易爆、 不含塵、無腐蝕 |
|
| 3 | 流量 | Nm3/h | 35000m3/h @80℃ | 25818 | |
| 4 | 設計溫度 | ℃ | 100 | 70 | |
| 5 | 設計壓力 | kPa | 5 | 5 | |
| 6 |
壓力 試驗 |
氣密性試驗壓力 | kPa | 5 | 5 |
| 水壓試驗壓力 | MPa | / | / | ||
| 7 | 阻力損失 | Pa | 500 | 500 | |
| 8 | 換熱材質 | / | S30408 | ||
| 9 | 長*寬*高 | mm | - | ||
能效分析：
| 不同工況條件下的能效對比分析 | ||||||
| 序號 | 名稱 | 熱側 | 冷側 | 傳熱量 | 節約天然氣數量（Nm3/h） | 每月節約金額 |
| 一 | 進口溫度（℃） | 80 | -15 | 479 | 48.5 | 34895元/月 |
| 出口溫度（℃） | ～32 | ～35 | ||||
| 溫差（℃） | ～48 | ～50 | ||||
| 二 | 進口溫度（℃） | 80 | -10 | 453 | 45.8 | 33001元/月 |
| 出口溫度（℃） | ～34 | ～37 | ||||
| 溫差（℃） | ～46 | ～47 | ||||
| 三 | 進口溫度（℃） | 80 | -5 | 433 | 43.8 | 31544元/月 |
| 出口溫度（℃） | ～36 | ～40 | ||||
| 溫差（℃） | ～44 | ～45 | ||||
| 四 | 進口溫度（℃） | 80 | 0 | 404 | 40.9 | 29432元/月 |
| 出口溫度（℃） | ～39 | ～42 | ||||
| 溫差（℃） | ～41 | ～42 | ||||
| 五 | 進口溫度（℃） | 80 | 5 | 375 | 37.9 | 27319元/月 |
| 出口溫度（℃） | ～42 | ～44 | ||||
| 溫差（℃） | ～38 | ～39 | ||||
| 六 | 進口溫度（℃） | 80 | 10 | 365 | 36.9 | 26590元/月 |
| 出口溫度（℃） | ～44 | ～47 | ||||
| 溫差（℃） | ～36 | ～37 | ||||
| 七 | 進口溫度（℃） | 80 | 15 | 327 | 33.1 | 23822元/月 |
| 出口溫度（℃） | ～47 | ～49 | ||||
| 溫差（℃） | ～33 | ～34 | ||||
| 說明：從以上數據可知，外界溫度越低，設備節能效果越明顯。節能按照天然氣熱值折算，天然氣低位發熱值8500kcal/Nm3，單價按照3.13元/Nm3計算，僅供參考。 | ||||||
